Σε βάθος-ανάλυση της διαδικασίας κατασκευής των βελονών ενίσχυσης ηχούς και του συστήματος ποιοτικού ελέγχου ISO13485

Η κατασκευή ηχογενών βελόνων είναι μια πολύπλοκη διαδικασία που ενσωματώνει την επιστήμη των υλικών, τη μηχανική ακριβείας και τον αυστηρό έλεγχο ποιότητας. Η παραγωγή αυτής της ιατρικής συσκευής υψηλών προδιαγραφών δεν απαιτεί μόνο τη διασφάλιση της μηχανικής απόδοσης των παραδοσιακών βελόνων, αλλά και την επίτευξη εξαιρετικής ορατότητας με υπερήχους, η οποία θέτει μοναδικές προκλήσεις στη διαδικασία κατασκευής. Το σύστημα διαχείρισης ποιότητας ISO13485 παρέχει ένα συστηματικό πλαίσιο για αυτή τη διαδικασία, διασφαλίζοντας ότι κάθε βήμα από τις πρώτες ύλες έως τα τελικά προϊόντα συμμορφώνεται με τις κανονιστικές απαιτήσεις και εγγυάται την ασφάλεια των ασθενών.
Οι βασικές απαιτήσεις του συστήματος διαχείρισης ποιότητας ISO13485
Το ISO 13485, πλήρως γνωστό ως "Απαιτήσεις Συστημάτων Διαχείρισης Ποιότητας Ιατρικών Συσκευών - για Ρυθμιστικούς Σκοπούς", είναι ένα εξειδικευμένο πρότυπο για τη βιομηχανία ιατροτεχνολογικών προϊόντων. Σε αντίθεση με το γενικό πρότυπο ISO 9001, το ISO 13485 δίνει ιδιαίτερη έμφαση στη συμμόρφωση με τους κανονισμούς, με βασικό στόχο του να διασφαλίζει την ασφάλεια και την αποτελεσματικότητα των ιατροτεχνολογικών προϊόντων. Αυτό το πρότυπο απαιτεί από τις επιχειρήσεις να καθιερώσουν ένα σύστημα διαχείρισης ποιότητας που να καλύπτει ολόκληρη τη διαδικασία παραγωγής, καθορίζοντας με σαφήνεια τους βασικούς στόχους του ελέγχου της παραγωγικής διαδικασίας: διασφάλιση της συμμόρφωσης του προϊόντος, επίτευξη ιχνηλασιμότητας και συνεχής βελτίωση.
Για τους κατασκευαστές βελόνων ενίσχυσης ηχούς, το ISO13485 απαιτεί τη δημιουργία ενός μηχανισμού συστηματικού ελέγχου από πολλαπλές διαστάσεις, συμπεριλαμβανομένου του σχεδιασμού παραγωγής, του ελέγχου διαδικασίας, της διαχείρισης εξοπλισμού, της περιβαλλοντικής παρακολούθησης και της ιχνηλασιμότητας αρχείων. Αυτό περιλαμβάνει τη διαμόρφωση λεπτομερών σχεδίων παραγωγής, τον σαφή καθορισμό των εργασιών παραγωγής, των χρονικών κόμβων και των απαιτήσεων πόρων. τη διασφάλιση ότι οι χειριστές έχουν τα προσόντα και τη διεξαγωγή τακτικής εκπαίδευσης και αξιολόγησης· τη δημιουργία λογιστικών βιβλίων εξοπλισμού, τη διαμόρφωση σχεδίων προληπτικής συντήρησης και τη διεξαγωγή τακτικής βαθμονόμησης και καταγραφής· και διεξαγωγή-παρακολούθησης σε πραγματικό χρόνο παραμέτρων όπως καθαροί χώροι και θερμοκρασία και υγρασία για την αποφυγή μόλυνσης.
Το ενημερωμένο πρότυπο ISO 13485 του 2025 θα επεκτείνει το εύρος της διαχείρισης κινδύνου σε ολόκληρη τη διαδικασία της εφοδιαστικής αλυσίδας, θα προσθέσει νέες διατάξεις για συστήματα ψηφιακής ιχνηλασιμότητας και τον έλεγχο ιατρικών συσκευών τεχνητής νοημοσύνης και θα ενισχύσει τις απαιτήσεις για τη διαχείριση του κύκλου ζωής του λογισμικού. Αυτές οι αλλαγές αντικατοπτρίζουν τις τάσεις ανάπτυξης της βιομηχανίας ιατροτεχνολογικών προϊόντων και απαιτούν από τους κατασκευαστές να θεσπίσουν πιο ολοκληρωμένα συστήματα διαχείρισης ποιότητας για να διασφαλίσουν την ασφάλεια και την αποτελεσματικότητα των προϊόντων καθ' όλη τη διάρκεια του κύκλου ζωής τους.
Επιλογή πρώτης ύλης και εισερχόμενη επιθεώρηση
Η διαδικασία κατασκευής ξεκινά με την επιλογή και τον αυστηρό έλεγχο πρώτων υλών ιατρικής-ποιότητας. Το βασικό υλικό για το σώμα της βελόνας είναι συνήθως ανοξείδωτος χάλυβας 316L ή 304, και οι δύο είναι ωστενιτικοί ανοξείδωτοι χάλυβες με καλή βιοσυμβατότητα, αντοχή στη διάβρωση και μηχανική αντοχή. Για βελόνες διάτρησης που απαιτούν ευελιξία, επιλέγεται το κράμα νικελίου-τιτανίου (NiTinol). Αυτό το κράμα μνήμης σχήματος μπορεί να ανακτήσει το προκαθορισμένο σχήμα του στη θερμοκρασία του σώματος διατηρώντας παράλληλα εξαιρετική απόδοση διάτρησης.
Αφού οι πρώτες ύλες εισέλθουν στο εργοστάσιο, πρέπει να υποβληθούν σε πολλαπλά επίπεδα δοκιμών. Η ανάλυση χημικής σύνθεσης επαληθεύει ότι τα υλικά συμμορφώνονται με τα πρότυπα ASTM F138 (ανοξείδωτος χάλυβας για χειρουργικά εμφυτεύματα) ή ASTM F2063 (νικέλιο-κράμα μνήμης σχήματος τιτανίου). Οι δοκιμές μηχανικών ιδιοτήτων, συμπεριλαμβανομένης της αντοχής σε εφελκυσμό, της αντοχής διαρροής, της επιμήκυνσης και της σκληρότητας, διασφαλίζουν ότι τα υλικά πληρούν τις μηχανικές απαιτήσεις της βελόνας διάτρησης. Η μεταλλογραφική εξέταση αξιολογεί τη μικροδομή των υλικών, ανιχνεύει εγκλείσματα, μέγεθος κόκκων και σύνθεση φάσης, καθώς αυτοί οι παράγοντες επηρεάζουν τη διάρκεια ζωής σε κόπωση και την αντοχή στη διάβρωση των υλικών.
Για υλικά επικάλυψης πολυμερούς, είναι απαραίτητο να δοκιμαστεί το ιξώδες, η περιεκτικότητα σε στερεά, η αντιδραστικότητα και η βιοσυμβατότητα. Η κατανομή μεγέθους, η συγκέντρωση και η ομοιομορφία της διασποράς των πρόσθετων μικρο-φυσαλίδων ή στερεών σωματιδίων επηρεάζουν άμεσα το αποτέλεσμα ενίσχυσης της ηχούς της επικάλυψης. Οι κατασκευαστές συνήθως δημιουργούν μακροχρόνιες{3}}σχέσεις συνεργασίας με προμηθευτές, εφαρμόζουν σχέδια διαχείρισης ποιότητας προμηθευτών και ελέγχουν τακτικά τις διαδικασίες παραγωγής και τα συστήματα διαχείρισης ποιότητας των προμηθευτών.
Μορφοποίηση ακριβείας και προηγμένες τεχνικές επεξεργασίας
Η διαδικασία διαμόρφωσης του σώματος της βελόνας πραγματοποιείται σε ένα αυτόματο μηχάνημα πολλαπλών σταθμών, όπου οι συρμάτινες ράβδοι επεξεργάζονται μέχρι τη διάμετρο-στόχο μέσω ψυχρής κεφαλής, σχεδίασης και ευθυγράμμισης. Αυτή η διαδικασία απαιτεί ακριβή έλεγχο της ποσότητας παραμόρφωσης και της ταχύτητας επεξεργασίας σε κάθε σταθμό για να αποφευχθεί η υπερβολική σκλήρυνση του υλικού ή η δημιουργία μικρο-ρωγμών. Οι σύγχρονες γραμμές παραγωγής χρησιμοποιούν συστήματα ελέγχου κλειστού-βρόχου για την παρακολούθηση της δύναμης επεξεργασίας, της θερμοκρασίας και των αλλαγών διαστάσεων σε πραγματικό χρόνο και προσαρμόζουν αυτόματα τις παραμέτρους της διαδικασίας.

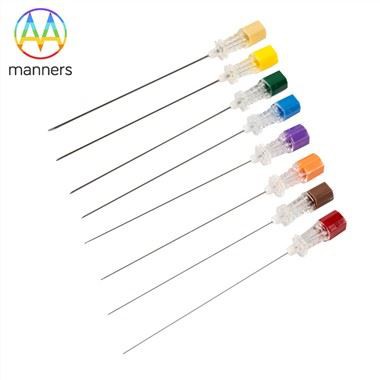

Η επεξεργασία της άκρης της βελόνας είναι ένα βασικό τεχνικό βήμα στη διαδικασία κατασκευής, επηρεάζοντας άμεσα την απόδοση της διάτρησης και την ασφάλεια του ασθενούς. Διαφορετικοί τύποι βελόνων διάτρησης απαιτούν διαφορετικές γεωμετρίες των άκρων: συμβατικές λοξότμητες άκρες (όπως B-λοξότμηση) χρησιμοποιούνται για τις περισσότερες επεμβάσεις παρακέντησης, παρέχοντας ισορροπημένη δύναμη διάτρησης και βλάβη στον ιστό. μολύβι-σχέδια αιχμής (όπως Whitacre, Sprotte) χρησιμοποιούνται για επισκληρίδιο αναισθησία για τη μείωση της συχνότητας εμφάνισης πονοκεφάλου μετά-σκληρής παρακέντησης. Τα άκρα trocar χρησιμοποιούνται για βιοψία ιστού, παρέχοντας καλύτερη απόδοση κοπής ιστού.
Οι απαιτήσεις ακρίβειας επεξεργασίας είναι εξαιρετικά υψηλές, με την ανοχή της γωνίας λοξοτομής να πρέπει να ελέγχεται εντός ±0,5 μοιρών και η ακτίνα αιχμής να μην υπερβαίνει τα 0,01 χιλιοστά. Κατασκευαστές όπως το ZorayPT έχουν αναπτύξει ειδικά σχέδια άκρων βελόνας που μπορούν να κλείσουν αυτόματα την οπή παρακέντησης μετά την παρακέντηση, μειώνοντας τον κίνδυνο διαρροής εγκεφαλονωτιαίου υγρού. Αυτός ο σχεδιασμός απαιτεί την ενσωμάτωση μικρο-βαλβίδων ή ελαστικών δομών μέσα στο άκρο της βελόνας, θέτοντας ακόμη μεγαλύτερες απαιτήσεις στην ακρίβεια επεξεργασίας. Χρησιμοποιούνται μηχανές CNC πέντε-αξόνων και τεχνολογία κατεργασίας ηλεκτρικής εκκένωσης για την επίτευξη ακριβούς διαμόρφωσης πολύπλοκων γεωμετριών σε μικρομετρική κλίμακα.
Εφαρμογές Επεξεργασίας Επιφανειών και Επικάλυψης Ενίσχυσης Ηχούς
Η επιφανειακή επεξεργασία είναι η βασική διαδικασία για την κατασκευή βελόνων με ηχώ-ενισχυμένη, η οποία καθορίζει άμεσα την υπερηχητική ορατότητα της βελόνας. Η παραδοσιακή διαδικασία στίλβωσης αρχικά μειώνει την επιφανειακή τραχύτητα του σώματος της βελόνας σε Ra < 0,2 microns, εξασφαλίζοντας ομαλή παρακέντηση και ελαχιστοποίηση της βλάβης των ιστών. Αυτή η διαδικασία περιλαμβάνει λείανση πολλαπλών-επιπέδων και ηλεκτροχημική στίλβωση, αφαιρώντας σταδιακά τα ελαττώματα της επιφάνειας για να σχηματιστεί ένας καθρέφτης-σαν λεία επιφάνεια.
Η εφαρμογή επιστρώσεων ενίσχυσης ηχούς{0}}είναι το πιο απαιτητικό τεχνικά βήμα στη διαδικασία κατασκευής. Η τεχνολογία επίστρωσης NanoLine® της PAJUNK αντιπροσωπεύει το κορυφαίο επίπεδο του κλάδου. Τα υλικά επικάλυψης είναι τυπικά πολυμερή ιατρικής ποιότητας-πολυουρεθάνης ή σιλικόνης-, ομοιόμορφα διασκορπισμένα με φυσαλίδες αέρα μεγέθους μικρών- ή στερεά σωματίδια (όπως διοξείδιο του τιτανίου, ζιρκόνιο). Το μέγεθος, η συγκέντρωση και η κατανομή αυτών των σωματιδίων έχουν σχεδιαστεί σχολαστικά για να βελτιστοποιούν τα χαρακτηριστικά ανάκλασης κάτω από υπερήχους συγκεκριμένης συχνότητας.
Η διαδικασία επίστρωσης υιοθετεί τη μέθοδο περιδίνησης με εμβάπτιση-επίστρωση - ή την τεχνολογία ηλεκτροστατικού ψεκασμού. Κατά τη διάρκεια της διαδικασίας επίστρωσης με εμβάπτιση, το σώμα της βελόνας περνά μέσα από το υγρό επικάλυψης με σταθερή ταχύτητα για να σχηματίσει ένα ομοιόμορφο υγρό φιλμ και στη συνέχεια εισέρχεται στον φούρνο ωρίμανσης. Η θερμοκρασία και ο χρόνος σκλήρυνσης πρέπει να ελέγχονται επακριβώς: μια πολύ χαμηλή θερμοκρασία θα έχει ως αποτέλεσμα την ανεπαρκή πρόσφυση της επικάλυψης, ενώ μια πολύ υψηλή θερμοκρασία μπορεί να προκαλέσει ρήξη φυσαλίδων ή υποβάθμιση του πολυμερούς. Οι σύγχρονες γραμμές παραγωγής χρησιμοποιούν μέτρηση υπέρυθρης θερμοκρασίας και μέτρηση πάχους χωρίς επαφή-για την παρακολούθηση της ποιότητας της επίστρωσης σε πραγματικό χρόνο.
Η διαδικασία κατασκευής για την πιο προηγμένη τεχνολογία Cornerstone Reflectors είναι πιο περίπλοκη. Πρώτον, δημιουργούνται μικροδομές σε σχήμα πυραμίδας- στην επιφάνεια του σώματος της βελόνας μέσω μικροεπεξεργασίας με λέιζερ ή χημικής χάραξης, με κάθε πυραμίδα να έχει μέγεθος περίπου 50-100 μικρόμετρα και τις γωνίες να υπολογίζονται με ακρίβεια για τη βελτιστοποίηση της πλήρους{{5} γωνίας ανάκλασης. Στη συνέχεια, ένα υλικό υψηλής{{6}ανακλασιμότητας, όπως ένα νανο-στρώμα χρυσού ή ασημιού, επικαλύπτεται στην επιφάνεια των μικροδομών και, τέλος, εφαρμόζεται μια προστατευτική επίστρωση πολυμερούς. Αυτή η δομή πολλαπλών στρωμάτων εξασφαλίζει το αποτέλεσμα ανάκλασης ενώ παρέχει καλή βιοσυμβατότητα και ανθεκτικότητα.
Διαδικασίες συναρμολόγησης, αποστείρωσης και συσκευασίας
Για βελόνες διάτρησης με πλήμνες, η διαδικασία συναρμολόγησης απαιτεί ακριβή σύνδεση του σώματος της βελόνας και της πλαστικής πλήμνης. Η συγκόλληση με λέιζερ ή η συγκόλληση εποξειδικής ρητίνης ιατρικής-ποιότητας χρησιμοποιείται για να διασφαλιστεί ότι η αντοχή της σύνδεσης πληροί τις απαιτήσεις κλινικής χρήσης. Μετά τη συναρμολόγηση, διεξάγεται δοκιμή εφελκυσμού για να επαληθευτεί ότι η σύνδεση μπορεί να αντέξει τουλάχιστον 20 N δύναμης εφελκυσμού χωρίς αποκόλληση. Για τις βελόνες νευρικής διέγερσης, πρέπει επίσης να ελεγχθεί η ακεραιότητα του μονωτικού στρώματος και η αγωγιμότητα.
Η αποστείρωση είναι το τελευταίο κρίσιμο βήμα στην κατασκευή ιατροτεχνολογικών προϊόντων και είναι μια ειδική διαδικασία που το ISO13485 εστιάζει στον έλεγχο. Οι ηχογενείς βελόνες τυπικά αποστειρώνονται χρησιμοποιώντας οξείδιο του αιθυλενίου (EO) ή ακτίνες γάμμα. Η αποστείρωση με EO είναι κατάλληλη για τα περισσότερα υλικά, αλλά απαιτεί αυστηρό έλεγχο της συγκέντρωσης αερίου, της θερμοκρασίας, της υγρασίας και του χρόνου έκθεσης για να διασφαλιστεί η αποτελεσματικότητα της αποστείρωσης χωρίς να βλάψει την απόδοση της επίστρωσης. Οι παράμετροι αποστείρωσης πρέπει να επαληθεύονται με βάση συγκεκριμένα προϊόντα, συμπεριλαμβανομένης της επιβεβαίωσης της αποτελεσματικότητας της αποστείρωσης και της δοκιμής συμβατότητας υλικού.
Η αποστείρωση με ακτίνες γάμμα έχει ισχυρή διεισδυτική ισχύ και είναι κατάλληλη για σύνθετα συσκευασμένα προϊόντα, αλλά μπορεί να επηρεάσει την απόδοση ορισμένων πολυμερών υλικών. Οι κατασκευαστές πρέπει να αξιολογήσουν την επίδραση της δόσης ακτινοβολίας στις μηχανικές ιδιότητες των επικαλύψεων και την επίδραση της ενίσχυσης της ηχούς και να καθορίσουν τη μέγιστη επιτρεπόμενη δόση. Ανεξάρτητα από το ποια μέθοδος αποστείρωσης υιοθετηθεί, πρέπει να επιτευχθεί ένα επίπεδο διασφάλισης στειρότητας (SAL) 10^-6, το οποίο είναι το χρυσό πρότυπο για την αποστείρωση ιατροτεχνολογικών προϊόντων.
Η τελική συσκευασία όχι μόνο προστατεύει το προϊόν από ζημιές κατά τη μεταφορά και την αποθήκευση αλλά διασφαλίζει επίσης την ακεραιότητα του αποστειρωμένου φραγμού. Χρησιμοποιούνται σύνθετες σακούλες Tyvek{1}}Mylar ή αναπνεύσιμο χαρτί-πλαστικές σακούλες, οι οποίες μπορούν να αποτρέψουν τους μικροοργανισμούς ενώ παράλληλα επιτρέπουν τη διείσδυση του αερίου αποστείρωσης οξειδίου του αιθυλενίου. Ο σχεδιασμός της συσκευασίας λαμβάνει υπόψη την ευκολία της κλινικής χρήσης, με εύκολες-δομές από σχίσιμο και σαφή σήμανση. Το 2025, η συσκευασία των οργάνων με επίκεντρο τους εξωτερικούς ασθενείς αυξήθηκε κατά 24%, αντιπροσωπεύοντας σημαντικό ποσοστό των νέων απελευθερώσεων χειρουργικών βελόνων, αντανακλώντας την τάση του ιατρικού μοντέλου να μετατοπίζεται προς τα εξωτερικά και ημερήσια χειρουργεία.
