Η κατασκευή βελόνων Chiba αντιπροσωπεύει μια τέλεια ενσωμάτωση μηχανικής ακρίβειας σε επίπεδο micron και αυστηρού ποιοτικού ελέγχου. Από την κοπή της πρώτης ύλης έως την τελική συσκευασία, κάθε διαδικασία ενσωματώνει την τεχνογνωσία του κατασκευαστή και την απόλυτη δέσμευση για την ασφάλεια των ασθενών. Η επίτευξη ακρίβειας υπομικρού σε μεταλλικούς σωλήνες με διάμετρο μικρότερη από 1 χιλιοστό απαιτεί όχι μόνο προηγμένο εξοπλισμό αλλά και μια ολοκληρωμένη, επιστημονική και αυστηρή φιλοσοφία κατασκευής.

Προεπεξεργασία πρώτων υλών: Το σημείο εκκίνησης του ποιοτικού ελέγχου

Η ποιότητα των βελόνων Chiba ξεκινά με την αυστηρή επιλογή πρώτων υλών. Οι σωλήνες από ανοξείδωτο χάλυβα ιατρικής-ποιότητας πρέπει να πληρούν τα πρότυπα ASTM A269 ή ISO 9626, αλλά οι κορυφαίοι κατασκευαστές-επιβάλλουν πιο αυστηρούς εσωτερικούς ελέγχους. Οι αποκλίσεις της χημικής σύνθεσης περιορίζονται στο 50% των τυπικών περιοχών: χρώμιο 18,00–20,00% (τυπικό: 18–20%), νικέλιο 8,00–11,00% (τυπικό: 8–11%) και άνθρακας Λιγότερο ή ίσο με 0,03% ίσο με 0,03% ή ίσο με 0,0% Les ή ίσο με: 8% : Ένας τέτοιος αυστηρός έλεγχος εξασφαλίζει υψηλή συνέπεια στην απόδοση του υλικού.

Η μικροδομική επιθεώρηση χρησιμοποιεί διπλή επαλήθευση μέσω μεταλλουργικής μικροσκοπίας και ηλεκτρονικής μικροσκοπίας σάρωσης (SEM). Το μέγεθος των κόκκων ωστενίτη ελέγχεται στο ASTM Grade 7–8 (μέγεθος κόκκων: 22–30 μm) για να εξασφαλιστεί καλή εργασιμότητα στο κρύο. Οι αξιολογήσεις μη-μεταλλικών συμπερίληψης υπερβαίνουν τις τυπικές απαιτήσεις: Κατηγορία Α (σουλφίδια) Μικρότερο ή ίσο με 1,0, Κατηγορία Β (αλουμίνα) Μικρότερο ή ίσο με 1,0, Κατηγορία C (πυριτικά) Μικρότερο ή ίσο με 1,0 και Κατηγορία D (σφαιρικά οξείδια) ίσο με: 1 ή λιγότερο από. 2.0 για όλες τις τάξεις). Αυτά τα μικροελαττώματα είναι θέσεις έναρξης για ρωγμές κόπωσης. Ο αυστηρός έλεγχος παρατείνει τη διάρκεια ζωής της βελόνας κατά 3-5 φορές.

Η ακρίβεια διαστάσεων διατηρείται σε επίπεδο micron: ανοχή εξωτερικής διαμέτρου ±0,01 mm (τυπική: ±0,02 mm), ανοχή εσωτερικής διαμέτρου ±0,005 mm και απόκλιση ομοιομορφίας πάχους τοιχώματος Μικρότερη ή ίση με 5%. Ovality Μικρότερο ή ίσο με 0,003 mm. ευθύτητα Μικρότερη ή ίση με 0,1 mm/300 mm. Αυτές οι παράμετροι παρακολουθούνται στο διαδίκτυο μέσω μετρητών διαμέτρου λέιζερ, με τουλάχιστον 10 διατομές να ελέγχονται ανά πηνίο υλικού και δεδομένα που μεταφορτώνονται σε πραγματικό χρόνο στο σύστημα MES.

Η ποιότητα της επιφάνειας καθορίζει την επακόλουθη δυνατότητα επεξεργασίας: τραχύτητα Ra Μικρότερη ή ίση με 0,4 μm (τυπική: Λιγότερη ή ίση με 0,8 μm), χωρίς γρατσουνιές, λακκούβες, σκουριές ή άλλα ελαττώματα. Η δοκιμή δινορευμάτων ανιχνεύει ελαττώματα επιφάνειας και{3}}εγγύς επιφάνειας με ευαισθησία σε ρωγμές βάθους έως 0,05 mm και μήκους 0,5 mm. Η επιθεώρηση με υπερήχους εντοπίζει εσωτερικά ελαττώματα όπως πόρους ή εγκλείσματα με διάμετρο έως 0,1 mm.

Κοπή και διαμόρφωση ακριβείας: Micron-Έλεγχος διαστάσεων επιπέδου

Η κοπή είναι η πρώτη κρίσιμη διαδικασία που καθορίζει τη θεμελιώδη ακρίβεια διαστάσεων της βελόνας. Οι κοπτήρες ακριβείας υψηλής ταχύτητας χρησιμοποιούν τροχούς λείανσης διαμαντιών με γραμμική ταχύτητα 60 m/s και ταχύτητα τροφοδοσίας 0,5–2,0 mm/s. Ένα ειδικό ψυκτικό μέσο διατηρεί τη θερμοκρασία στους 20 ± 2 βαθμούς για να αποτρέψει τις ζώνες που επηρεάζονται από τη θερμότητα. Ανοχή μήκους κοπής ±0,05 mm; καθετότητα τελικής όψης Μικρότερη ή ίση με 0,5 μοίρες . τραχύτητα Ra Μικρότερη ή ίση με 1,6 μm.

Οι παράμετροι κοπής βελτιστοποιούνται για διαφορετικά υλικά: ο ανοξείδωτος χάλυβας 304 χρησιμοποιεί χαμηλότερη ταχύτητα άξονα (30.000 rpm) και μειωμένη τροφοδοσία (0,5 mm/s) για να διασφαλίσει την ποιότητα της τελικής όψης. Για υψηλότερη-σκληρότητα από ανοξείδωτο χάλυβα 316, η ροή ψυκτικού υγρού αυξάνεται κατά 30%. Η παχύρρευστη νιτινόλη απαιτεί λειτουργία παλμικής κοπής (τροφοδοσία 0,001 mm ανά περιστροφή) με ειδικά επικαλυμμένους τροχούς λείανσης για την ελαχιστοποίηση της πρόσφυσης του υλικού.

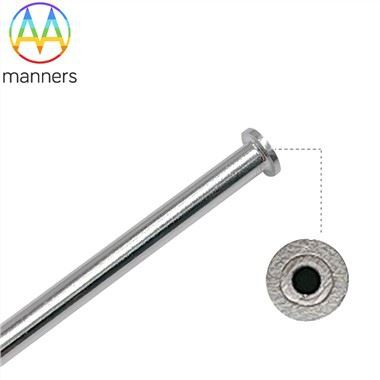

Η διαμόρφωση των άκρων του σωλήνα είναι μια τεχνική πρόκληση: οι μηχανές ψυχρής κατεύθυνσης πολλαπλών{0} σταθμών δημιουργούν δομές σύνδεσης (π.χ. εξαρτήματα Luer) με ακρίβεια καλουπιού ±0,002 mm, δύναμη σχηματισμού 50–100 kN και ρυθμό κύκλου 60–120 διαδρομές/λεπτό. Τα εξαρτήματα διαμόρφωσης στύλου-συμμορφώνονται με το ISO 594-1: 6% κωνικότητα, μεγάλη-διάμετρος άκρου 4,0–4,1 mm, διάμετρος μικρού άκρου 3,7–3,8 mm. Η ερμητική δοκιμή διατηρεί πίεση 0,3 MPa για 30 δευτερόλεπτα με μηδενική διαρροή.

Για βελόνες αποστράγγισης που απαιτούν πλευρικές οπές, προτιμάται η διάτρηση με λέιζερ: το λέιζερ ινών (μήκος κύματος 1070 nm, πλάτος παλμού 100 ns, συχνότητα 20 kHz, ισχύς 30 W) παράγει οπές διαμέτρου 0,3–1,0 mm με ακρίβεια θέσης ±0,02 mmfreeg ±0,02 mmfreeg και{err άκρες. Μετά τη{10}}διάτρηση, οι αυλοί καθαρίζονται μέσω πίδακα νερού υψηλής πίεσης (20 MPa) για την αφαίρεση υπολειμμάτων σωματιδίων.

Βελτιστοποίηση γεωμετρίας άκρης βελόνας: κλειδί για την απόδοση διάτρησης

Ο σχεδιασμός του άκρου επηρεάζει άμεσα τη δύναμη διάτρησης και το τραύμα των ιστών. Οι βελόνες Chiba διαθέτουν ατρι-λοξοτομή, όπου τρία κεκλιμένα επίπεδα συγκλίνουν στον άξονα για να σχηματίσουν μια αιχμηρή κορυφή. Κάθε γωνία λοξοτομής είναι 15–20 μοίρες, με συνολική περιλαμβανόμενη γωνία 45–60 μοιρών. Αυτός ο σχεδιασμός προσφέρει ανώτερη ακρίβεια διαστάσεων και φινίρισμα επιφάνειας σε σύγκριση με τις παραδοσιακές άκρες δύο-λοξοτομής. Στύλος-άλεση, ακτίνα άκρης Μικρότερη ή ίση με 0,02 mm, ανοχή γωνίας ±0,5 μοίρες , συμμετρία Μικρότερη ή ίση με 0,01 mm.

Η γεωμετρία των άκρων είναι προσαρμοσμένη στους ιστούς στόχους: οι άκρες βιοψίας ήπατος χρησιμοποιούν μια πιο αμβλεία γωνία (20 μοίρες) για ενισχυμένη ακαμψία και μειωμένη παραμόρφωση σε πυκνό ιστό. Οι άκρες βιοψίας πνεύμονα χρησιμοποιούν μια πιο έντονη γωνία (15 μοίρες) για να ελαχιστοποιήσουν τον τραυματισμό του υπεζωκότα. Τα άκρα αγγειακής παρακέντησης διαθέτουν εξειδικευμένη γεωμετρία για να διεισδύσουν στο πρόσθιο τοίχωμα του αγγείου ενώ ελαχιστοποιούν το τραύμα στο οπίσθιο τοίχωμα.

Οι επικαλύψεις άκρων βελτιώνουν την απόδοση:διαμάντι-σαν άνθρακα (DLC) coatings (2–3 μm thick, 2,000–3,000 HV hardness, friction coefficient 0.1–0.2) reduce puncture force by 45% in simulated tissue compared to uncoated tips. Advanced gradient coatings exhibit increasing carbon content from substrate to surface, achieving adhesion strength >70 MPa-τριπλάσιο από αυτό των συμβατικών επιστρώσεων.

Lumen Precision Machining: Εξασφάλιση Ρευστικής Απόδοσης

Η ποιότητα του αυλού επηρεάζει άμεσα την απόδοση της αναρρόφησης και της έγχυσης: ανοχή εσωτερικής διαμέτρου ±0,005 mm, στρογγυλότητα Μικρότερη ή ίση με 0,003 mm, ευθύτητα Μικρότερη ή ίση με 0,1 mm/300 mm. Τραχύτητα εσωτερικής επιφάνειας Ra Μικρότερη ή ίση με 0,2 μm εξασφαλίζει ανεμπόδιστη ροή υγρού και ελαχιστοποιεί τη βλάβη των κυττάρων.

Οι αυλοί κατασκευάζονται μέσωσχέδιο: μήτρες καρβιδίου (ακρίβεια διαφράγματος ±0,001 mm, Ra Μικρότερο ή ίσο με 0,05 μm φινίρισμα επιφάνειας) εκτελούν σχεδίαση πολλαπλών διελεύσεων (μείωση διαμέτρου 10–15%, μείωση τοιχώματος 5–10% ανά πέρασμα) με ταχύτητα 2–5 m/min με εξειδικευμένα λιπαντικά. Μετά το{10}}σχέδιο, οι εσωτερικές επιφάνειες υφίστανται κατοπτρικό φινίρισμα μέσω ηλεκτροχημικής στίλβωσης ή μαγνητικής λείανσης.

Η ηλεκτροχημική στίλβωση χρησιμοποιεί έναν ηλεκτρολύτη φωσφορικής-θειικής-γλυκερίνης (60–80 μοίρες, 10–15 V, 30–60 δευτερόλεπτα), πυκνότητα ρεύματος ανόδου 15–25 A/dm², κάθοδο από ανοξείδωτο χάλυβα. Η τραχύτητα της εσωτερικής επιφάνειας μειώνεται από Ra 0,8 μm σε Ra 0,1 μm, ενώ σχηματίζεται ένα παθητικό φιλμ για να ενισχύσει την αντοχή στη διάβρωση.

Η μαγνητική λείανση χρησιμοποιεί μαγνητικά λειαντικά (σκόνη σιδήρου + αλουμίνα) που περιστρέφονται κατά μήκος της εσωτερικής επιφάνειας υπό μαγνητικό πεδίο (πίεση 0,1–0,3 MPa, 2–5 λεπτά). Αυτό αφαιρεί τη μικρο-απρόσιτη τραχύτητα για ηλεκτροχημική στίλβωση, μειώνοντας περαιτέρω το Ra στα 0,05 μm.

Ο σχεδιασμός κωνικού αυλού βελτιστοποιεί την υδροδυναμική: οι βελόνες αναρρόφησης διαθέτουν λεπτή κωνικότητα εισόδου (0,5–1 μοίρες) για μείωση της διατμητικής τάσης στα κύτταρα, βελτιώνοντας τη βιωσιμότητα των κυττάρων κατά 20%. Οι βελόνες έγχυσης ενσωματώνουν μια αποκλίνουσα κωνικότητα εξόδου για να μειώσει την ταχύτητα του πίδακα και να αποτρέψει τον τραυματισμό των ιστών.

Επεξεργασία και καθαρισμός επιφάνειας: Το τελικό φράγμα για τη βιοσυμβατότητα

Surface treatment defines biocompatibility and functional performance. Electropolishing removes surface defects and forms a uniform passive film: phosphoric–sulfuric electrolyte (3:1 ratio, 65–75°C, 12 V, 2–3 minutes), current density 20–30 A/dm², lead cathode. Post-polishing, roughness drops from Ra 0.4 μm to Ra 0.05 μm, with chromium–iron ratio increasing from 0.3 to >2.0.

Η παθητικοποίηση ενισχύει την αντίσταση στη διάβρωση: παθητικοποίηση νιτρικού οξέος (20–30% HNO3, 50–60 μοίρες, 30 λεπτά) ή ηλεκτροχημική παθητικοποίηση (0,5 M H2SO4, 1,2 V έναντι SCE, 10 λεπτά). Το δυναμικό διάτρησης αυξάνεται κατά 200–300 mV, χωρίς να παρατηρείται διάβρωση μετά από 30 ημέρες σε αλατούχο διάλυμα 0,9%.

Οι υδρόφιλες επιστρώσεις βελτιώνουν την απόδοση διάτρησης:πολυβινυλοπυρρολιδόνη (PVP)Οι επικαλύψεις (πάχους 1–2 μm) εμβολιάζονται ομοιοπολικά στην επιφάνεια, μειώνοντας τη γωνία επαφής από 70 μοίρες σε 10 μοίρες και μειώνοντας τη δύναμη διάτρησης κατά 60%. Η δοκιμή αντοχής (10 τρυπήματα + 5 κύκλοι αποστείρωσης) δείχνει αλλαγή γωνίας επαφής<5° with no coating delamination.

Ο καθαρισμός συμμορφώνεται με τα υψηλότερα πρότυπα ιατροτεχνολογικών προϊόντων: καθαρισμός με υπερήχους πολλαπλών-σταδίων.

Στάδιο 1: Αλκαλικό απορρυπαντικό (pH 10,5–11,5), 50 μοίρες, 40 kHz, 5 λεπτά.

Στάδιο 2: Έκπλυση με απιονισμένο νερό (αντιστατικότητα μεγαλύτερη ή ίση με 18 MΩ·cm), 40 μοίρες, 80 kHz, 3 λεπτά.

Στάδιο 3: Καθαρισμός χιονιού CO₂ για την αφαίρεση νανοσωματιδίων.

Δημοσίευση-επιθεώρησης σωματιδίων καθαρισμού:<5 particles/cm² (≥0.5 μm), <20 particles/cm² (≥0.3 μm).
